科力達三維激光測量系統應用實例
科力達三維激光移動測量系統,可用無人機或汽車搭載,通過移動測量系統操控軟件實現點云/影像數據采集,連同實時獲取的姿態和GNSS信息,經過三維激光點云地形地籍成圖軟件處理,實現災害應急、農業、測繪、電力、林業、交通、水利、規劃等多個領域的應用。

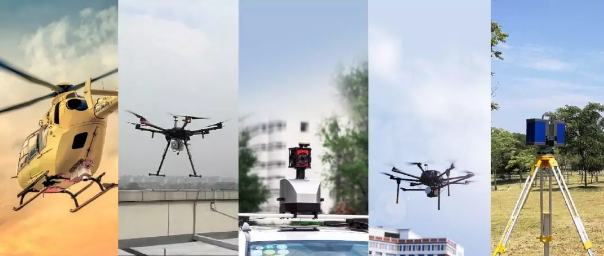

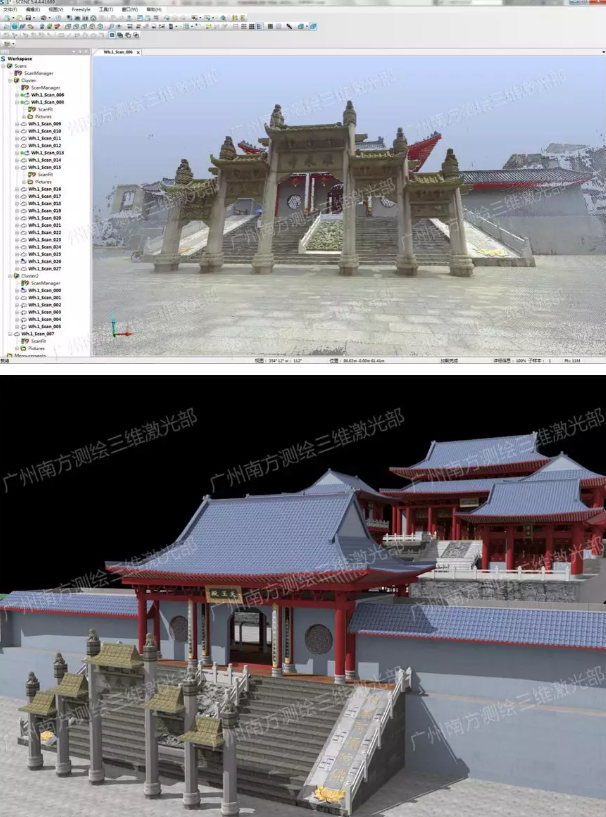

現在,有多款移動三維激光測量系統可供用戶選擇。大面積地形測繪、電力巡檢、公路掃描、城市部件采集、大面積航測、精細建模相關、建筑BIM等項目,都可應用三維激光掃描系統來解決。
地形測繪
案例一:信陽1:500農村地形測繪無人機載

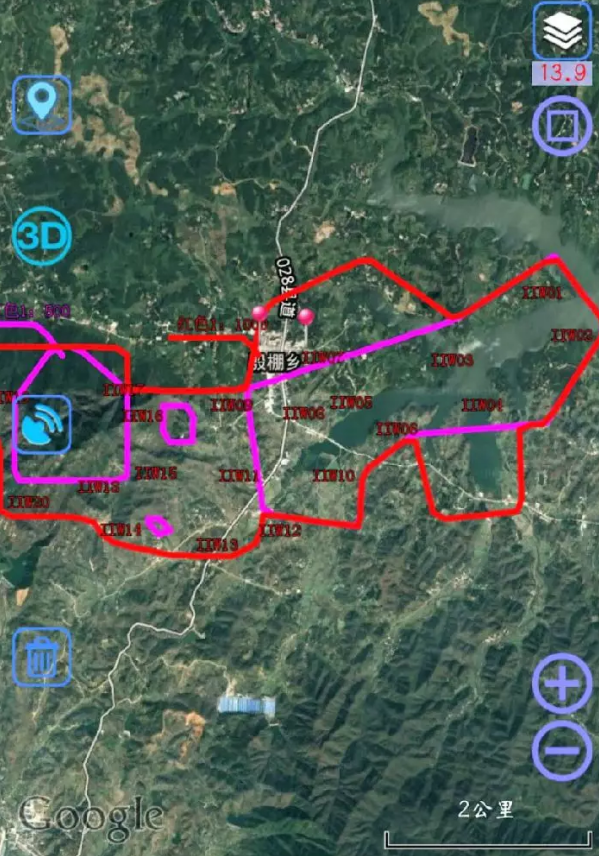

項目概況:測量范圍主要集中在河南省信陽市內,主要工作量為10km2 1:500比例尺地形圖測繪,測區內地物主要為農村房屋、田地及山區,道路少且條件差。
項目要求:1:500工程測量標準DLG成果。
作業方式:無人機載搭載SZT-R250產品作業。
飛行高度:60-80米
外業人員:3人;基站1人,飛手1人,司機1人。
作業用時:外業用時10天,共50架次,內業用時20天。
原始點云數據:

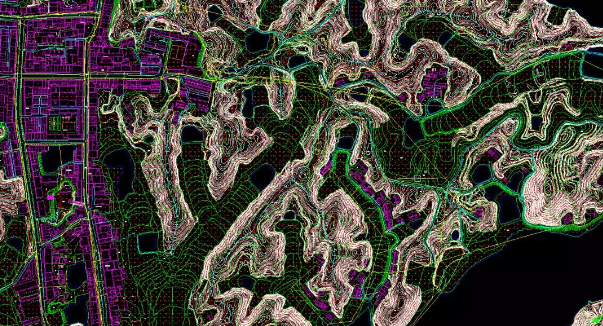

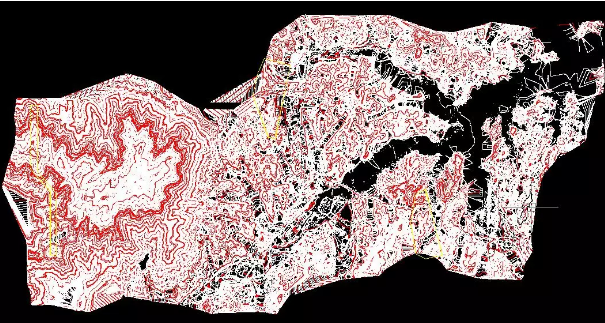

濾除植被后的自動化等高線:
成果圖:
電力巡檢

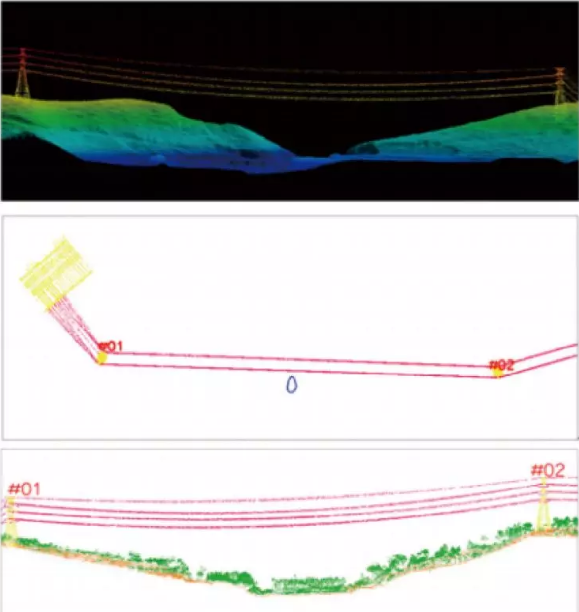

案例二:電力線路巡檢掃描
項目概況:甲方需求成果為工程標準WGS84坐標下電力線及電力樁信息采集并處理。線路總長約300公里,線路寬度為80m,線路范圍內多為丘陵,高程急速落差小。項目地區電磁干擾強大。
項目要求:①根據線路激光雷達巡檢結果,建立線路管廊三維激光點云模型并編制巡線分析報告;②獲取線路原始激光數據,并提供瀏覽使用軟件。
作業方式:有人機搭載SZT-R1000搭配飛思相機的外業采集方式。
作業用時:外業用時7天,內業用時20天。
地籍測量
案例三:南通沙地摩托車車載1:500地籍測量
項目概況:地籍測量相比于一般地形測量,具有精度要求高、現勢性強等特點,尤其是農村地籍測量。農村地籍測量具有成果數據精度高、測量人員要求離、對數據現勢性要求高、農村地區交通不便等特點。
項目要求:地籍測量5公分精度要求。

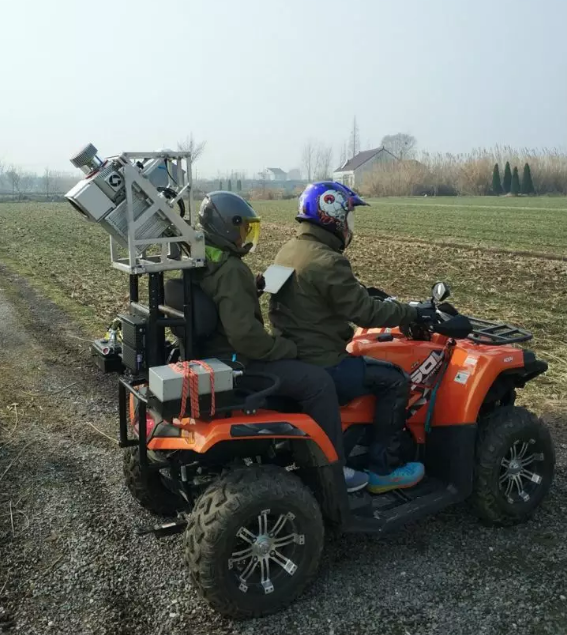

作業方式:全地形車(越野級專業摩托車)搭載SZT-R1000外業采集方式。
作業效率:3人外業小隊單天可采集600塊宗地數據。
案例三:南通沙地摩托車車載1:500地籍測量
城市道路改擴建

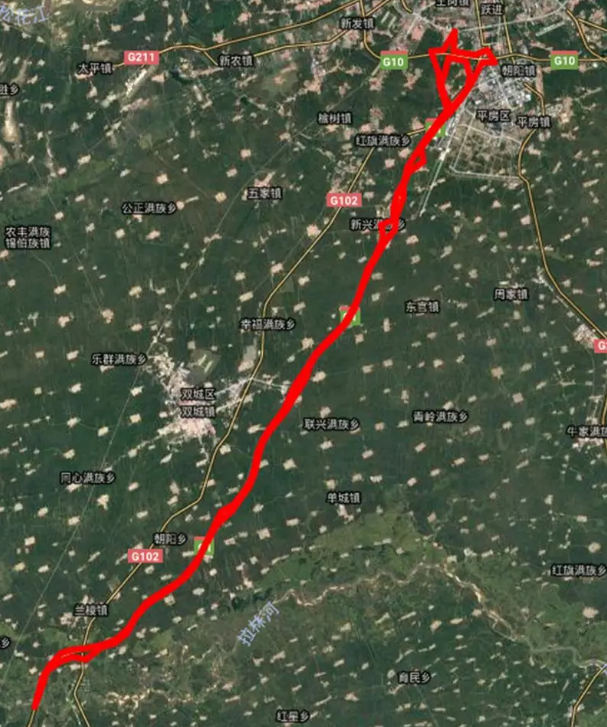

案例四:京哈高速拉林河(吉黑省界)至哈爾濱段改擴建項目工程測量項目
地點:黑龍江省哈爾濱市
項目概況:起于哈爾濱市學府路,終于吉黑省界拉林河,舊路總長70km,其中新路8km
用時:2個月
作業模式:車載R1000+無人機載R250
項目要求:街景數據、分類后的抽稀點云數據,要求舊路平面精度5cm,高程精度3cm,其余部分要求平面高程精度均為10cm
作業人員:車載2人+無人機載3人
地鐵隧道

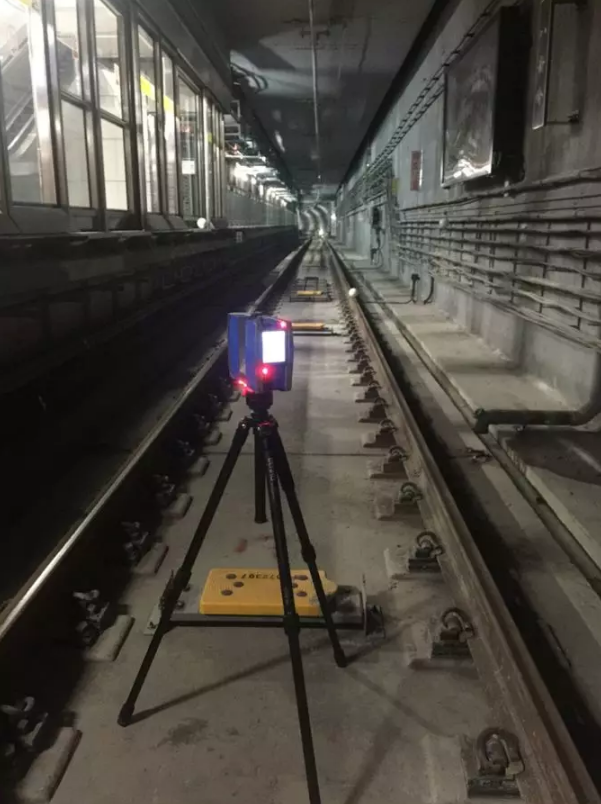

案例五:深圳地鐵7號線八卦嶺站掃描項目
作業時間:2017年3月
項目概況:對深圳地鐵7號線八卦嶺站自動化監測段240米區段進行掃描,以查明該區段隧道凈空變形現狀。
成果要求:
隧道(含車站)完整的三維坐標點云數據;
三維模型;
隧道橫斷面圖;
三維激光掃描成果報告。
城市立面改造

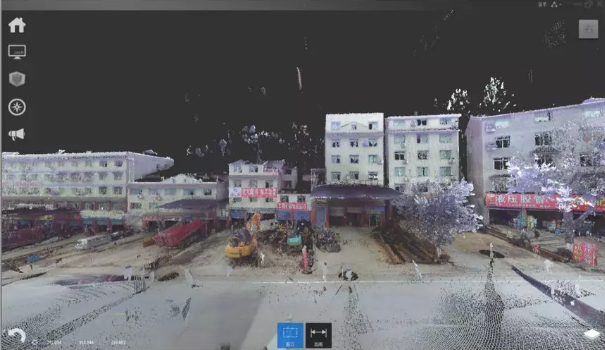

案例六:重慶忠縣立面規劃測量
作業時間:2017年3月22日-4月7日
項目概況:對重慶忠縣道路房屋進行三維激光掃描,并給予房屋立面圖以及房屋編號
掃描過程:
FARO 3D X330掃描儀設備 1套
鐵質三角架 1個
人員配備 2人
掃描站數 293站
4.成果要求:
房屋立面圖,地形俯視圖
礦山測量

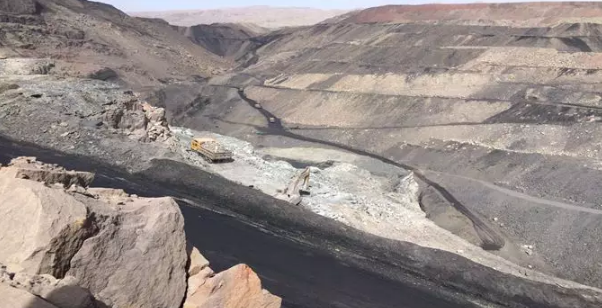

案例七:內蒙古廣納集團礦山方量計算
時間:2010年7月
地點:內蒙古烏海市南海區廣納集團所屬煤礦
測區面積:0.4 km2
測區高差:150m
作業方式:UA-0500掃描儀用RTK輔助的后視定向作業
測量用時:半天
架站數:7站
