徠卡手持測距儀拍照即可解決廣告牌尺寸測量

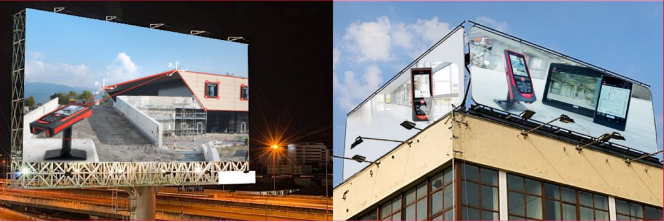

在公路兩旁或城市中,不乏許多巨幅廣告牌在向我們宣傳各式各樣的產品、公司或文化等。其實在這背后,還有一些公司、單位在對廣告牌進行測量,例如長、寬、面積等。
城管單位:對新建廣告牌進行檢查和驗收,如果尺寸超標違章了就進行處罰;對計劃拆除的廣告牌測量尺寸,核算賠償金額。
市政單位:測量廣告牌,檢查城市市容市貌。
廣告公司:檢查施工方制作的廣告牌大小是否符合設計要求。
巨幅廣告牌都是安裝在高處,所以讓簡單的面積測量變得不再簡單。
在公路兩旁或城市中,不乏許多巨幅廣告牌在向我們宣傳各式各樣的產品、公司或文化等。其實在這背后,還有一些公司、單位在對廣告牌進行測量,例如長、寬、面積等。
城管單位:對新建廣告牌進行檢查和驗收,如果尺寸超標違章了就進行處罰;對計劃拆除的廣告牌測量尺寸,核算賠償金額。
市政單位:測量廣告牌,檢查城市市容市貌。
廣告公司:檢查施工方制作的廣告牌大小是否符合設計要求。
巨幅廣告牌都是安裝在高處,所以讓簡單的面積測量變得不再簡單。
傳統方法是通過數廣告牌背后支架的個數,計算廣告牌的大小,精度很低,何況一些施工方偷工減料,例如將設計間隔1米1個的支架制作成間隔0.8米,導致計算出的廣告牌面積更加不準確。
直到徠卡DISTO D810手持測距儀問世,廣告牌測量就變得非常簡單了!只需在對廣告牌拍張照片即可獲得其長、寬、面積及照片等信息,簡單而又快捷。
開機后啟動圖像測量(面積)功能。
通過數碼取景器照準廣告牌,上下鍵可調整縮放倍數,左右鍵可調整畫面明亮。

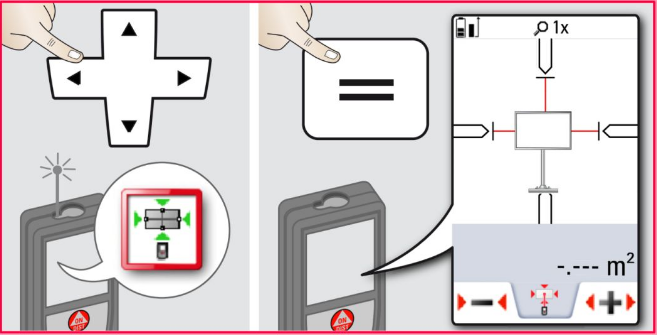

照準之后按“DIST”按鍵,取景器畫面鎖定。通過觸摸屏上的四個箭頭確定廣告牌的邊界范圍。細微調節可用“+”、“-”按鍵做微調。
完成之后按下“=”鍵即可。
此時長按數碼取景器按鍵2秒,“嘀”聲后會截屏并保存在儀器內存中。
使用USB線可通過電腦導出截屏的圖片,將包含廣告牌照片及數據的截圖備份存檔。
測量時還有些需要注意的細節:

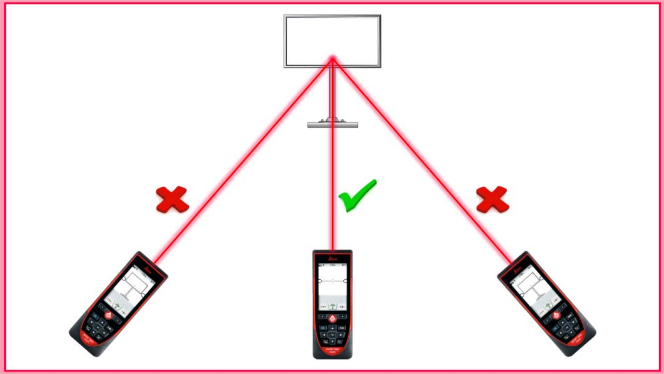

測量廣告牌,首先要走到廣告牌的正前方。
注:如果從側方照準廣告牌,那么測量結果將不準確。

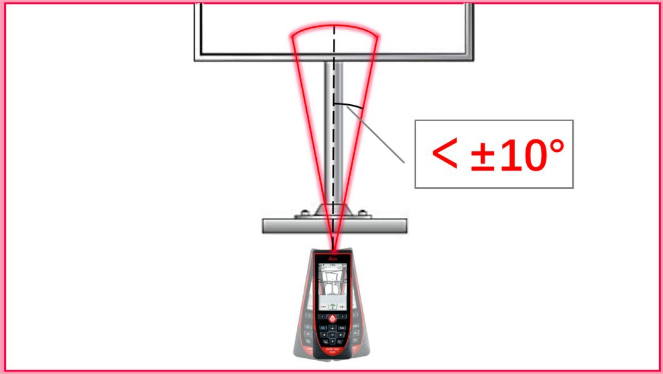

確保在水平面上,激光線與廣告牌是基本垂直的。
注:角度誤差在±10°以內對最終測量結果影響極小,可忽略。

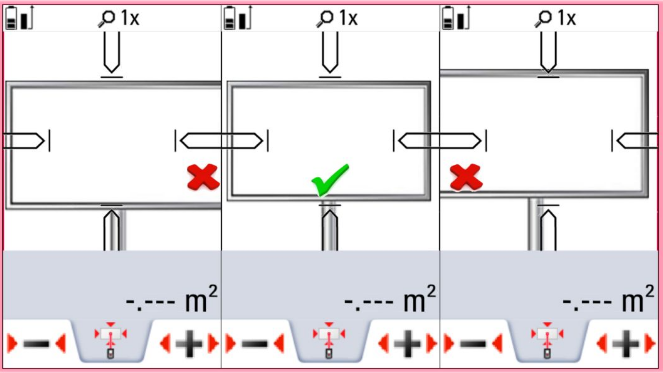

盡量讓廣告牌占據整個屏幕,且保證完整顯示在屏幕中。
注:在側方不容易將整個廣告牌放置在取景器畫面中,而無法測量。

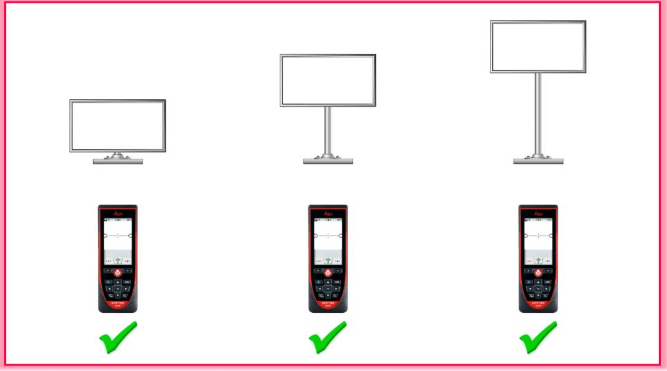

廣告牌無論距地有多高都可以測量。
注:儀器會自動用傾角傳感器改正數值。
現在已有越來越多的客戶選擇徠卡DISTO測量廣告牌,簡單的操作、強大的功能讓非專業測量人員也可以輕松完成測量工作!

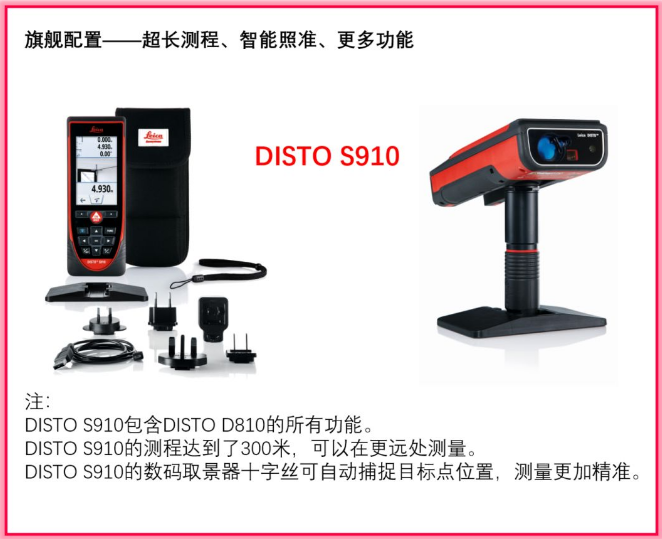

推薦的配置有哪些?
